Подбор гидромотора часто начинают с маркировки или внешних размеров. Если оригинальный агрегат доступен, этого иногда достаточно. Но при замене на аналог или при отсутствии точного артикула простой подбор «по похожему корпусу» может привести к ошибке.

Гидромотор должен соответствовать системе не только по габаритам и креплению, но и по гидравлическим параметрам.

Даже если два агрегата внешне похожи, они могут различаться по:

Поэтому надежный подбор начинается с технических данных, а не с фотографии.

Краткий ответ

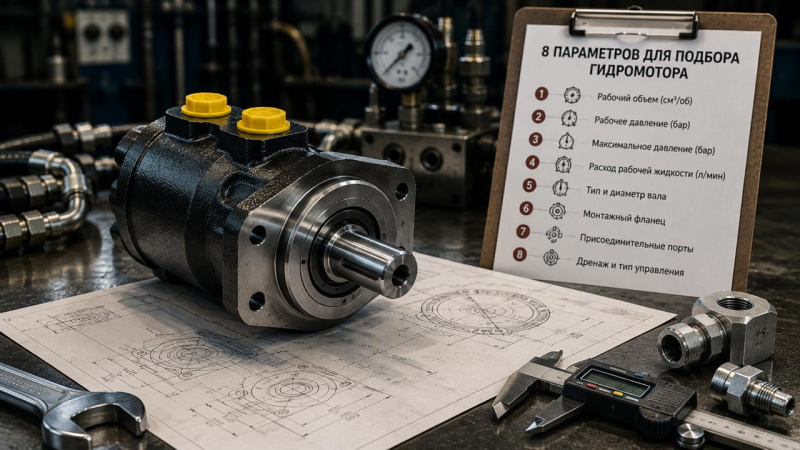

Чтобы подобрать гидромотор для замены, нужно проверить как минимум:

1. рабочий объем;

2. рабочее и пиковое давление;

3. допустимый расход;

4. частоту вращения;

5. тип и размеры вала;

6. монтажный фланец;

7. расположение и тип портов;

8. направление вращения и требования к дренажу.

Если устанавливается аналог, все эти параметры необходимо сравнивать с оригиналом и условиями конкретной гидросистемы.

Параметр №1. Рабочий объем

Рабочий объем — один из ключевых параметров гидромотора.

Он показывает, какой объем рабочей жидкости требуется для одного оборота вала.

Обычно указывается в см³/об.

Рабочий объем напрямую влияет на:

При одинаковом расходе гидромотор большего рабочего объема будет вращаться медленнее, но потенциально сможет развивать больший момент при том же перепаде давления.

Если установить мотор с другим рабочим объемом, поведение механизма изменится.

Что будет, если рабочий объем не совпадает

Допустим, вместо гидромотора 80 см³/об установлен агрегат 100 см³/об.

При том же расходе новый мотор будет вращаться медленнее.

Если поставить меньший рабочий объем, обороты возрастут, но изменится доступный момент и нагрузка на систему.

Поэтому рабочий объем нельзя подбирать приблизительно.

Параметр №2. Рабочее и пиковое давление

Нужно различать:

Эти значения не взаимозаменяемы.

Если система работает при давлении выше допустимого для гидромотора, возможны:

При подборе аналога необходимо ориентироваться на реальные режимы работы оборудования, а не только на максимальное число в каталоге.

Параметр №3. Допустимый расход

Расход определяет, сколько рабочей жидкости проходит через гидромотор за единицу времени.

Он напрямую связан с частотой вращения.

Если гидросистема подает больший расход, чем допускает агрегат, гидромотор может работать на чрезмерных оборотах.

Если подача недостаточна, механизм будет вращаться медленнее.

Особенно важно учитывать расход при замене гидромотора на аналог с другим рабочим объемом.

Параметр №4. Частота вращения

Для каждого гидромотора задается диапазон допустимых оборотов.

Необходимо учитывать:

Некоторые гидромоторы хорошо работают на низких оборотах, другие предназначены для более высокоскоростных режимов.

Если агрегат выбран без учета диапазона вращения, возможны:

Параметр №5. Тип и размеры вала

Даже полностью подходящий по гидравлическим характеристикам мотор не получится установить, если вал не соответствует механизму.

Проверяют:

Последний пункт особенно важен.

Не каждый гидромотор рассчитан на прямую установку шкива, звездочки или другого элемента, создающего значительную радиальную нагрузку.

Параметр №6. Монтажный фланец

Необходимо проверить:

Внешнее сходство корпусов не означает, что фланцы совпадут.

Особенно внимательно стоит проверять аналоги от разных производителей.

Параметр №7. Порты и их расположение

Важно не только совпадение резьбы.

Нужно проверить:

При замене агрегата иногда выясняется, что новый гидромотор физически устанавливается на место старого, но РВД невозможно подключить без переделки.

Еще хуже, если дополнительный порт ошибочно принимают за рабочий.

Параметр №8. Направление вращения и дренаж

Нужно определить:

Особенно важно проверить документацию при установке аналога.

Неправильное подключение дренажа может привести к росту давления корпуса, течи через уплотнения и повреждению агрегата.

Как связаны расход, скорость и момент

При подборе важно понимать три параметра.

Рабочий объем задает базовую геометрию агрегата.

Расход влияет на частоту вращения.

Перепад давления связан с крутящим моментом.

Поэтому вопрос «подойдет ли гидромотор на 100 см³» сам по себе неполный.

Нужно знать, какой расход дает система и какой момент требуется от привода.

Можно ли подобрать гидромотор только по шильдику

Если маркировка читается полностью, это лучший вариант.

По полному обозначению часто можно определить:

Но важно использовать именно полную маркировку.

Один и тот же базовый индекс серии может иметь десятки исполнений.

Что делать, если шильдик поврежден

Если маркировку прочитать невозможно, подбор проводят по параметрам.

Понадобятся:

Чем больше данных, тем меньше риск ошибки.

Можно ли подобрать аналог по каталогу

Каталоги взаимозаменяемости полезны как отправная точка.

Но строка в таблице не всегда означает полную взаимозаменяемость.

Необходимо дополнительно проверить:

Особенно опасно ориентироваться только на одинаковый рабочий объем.

Типичная ошибка №1. Подобрать только по рабочему объему

Например, оригинальный мотор имеет объем 160 см³/об, и новый выбирают с тем же значением.

Но у него могут отличаться:

Совпадение одного параметра не подтверждает совместимость.

Типичная ошибка №2. Смотреть только на максимальное давление

В каталоге указано, что новый мотор выдерживает 350 бар.

Но важно понять, в каком режиме:

Если рабочее давление системы постоянно близко к предельному, ресурс может быть существенно ниже.

Типичная ошибка №3. Не учитывать требуемую скорость

Мотор устанавливается механически и по давлению подходит, но привод начинает работать медленнее.

Причина — другой рабочий объем.

При замене нужно заранее оценить, какие обороты будут получены при существующем расходе.

Типичная ошибка №4. Не проверить вал

Несовпадение шлицев — очевидная проблема.

Менее очевидная — нагрузка на вал.

Если старый гидромотор был рассчитан на значительную радиальную нагрузку, а новый — нет, даже правильно установленный агрегат может быстро выйти из строя.

Типичная ошибка №5. Игнорировать дренаж

У старого мотора дренажная линия могла быть подключена определенным образом.

При установке другого гидромотора требования могут отличаться.

Нельзя автоматически копировать схему без проверки документации.

Типичная ошибка №6. Не учитывать тип гидромотора

Шестеренные, героторные, аксиально-поршневые и радиально-поршневые гидромоторы имеют разные рабочие характеристики.

Два агрегата одинакового рабочего объема могут существенно отличаться по:

Поэтому аналог подбирают не только по цифрам, но и по классу агрегата.

Какие данные нужны для подбора гидромотора

Как подобрать гидромотор для замены: пошагово

Шаг 1. Найти полную маркировку

Лучше всего начинать с шильдика.

Сфотографируйте его так, чтобы были видны все символы.

Шаг 2. Определить рабочий объем

Это один из основных параметров для сравнения.

Шаг 3. Проверить давление и расход

Новый агрегат должен соответствовать реальным условиям системы.

Шаг 4. Сравнить скорость и момент

Нужно убедиться, что привод сохранит требуемые характеристики.

Шаг 5. Проверить вал и фланец

Без этого механическая установка может быть невозможна.

Шаг 6. Проверить порты

Уточняют тип, размер и расположение соединений.

Шаг 7. Проверить направление вращения и дренаж

Особенно важно при реверсивных системах и аксиально-поршневых моторах.

Шаг 8. Проверить установку в конкретной машине

Даже каталожно совместимый гидромотор может требовать проверки по гидравлической схеме оборудования.

Как понять, что новый гидромотор подобран неправильно

После установки могут появиться:

Если проблема появилась сразу после замены, первым делом стоит перепроверить параметры нового агрегата и схему подключения.

Нужно ли менять настройки системы после замены

Если устанавливается полностью эквивалентный мотор, дополнительная регулировка может не потребоваться.

При установке аналога нужно проверить:

Произвольно изменять давление под новый мотор нельзя.

Сначала необходимо убедиться, что агрегат выбран правильно.

Что проверить перед заказом

☐ Полная маркировка оригинала.

☐ Рабочий объем.

☐ Рабочее давление.

☐ Пиковое давление.

☐ Допустимый расход.

☐ Диапазон оборотов.

☐ Тип и размеры вала.

☐ Монтажный фланец.

☐ Тип и расположение портов.

☐ Направление вращения.

☐ Наличие дренажа.

☐ Модель оборудования.

☐ Условия нагрузки.

Подбор гидромотора в Harlex

Специалисты Harlex помогут подобрать оригинальный гидромотор или совместимый аналог для промышленного оборудования и спецтехники.

Для первичного подбора достаточно направить:

Если маркировка отсутствует, подбор можно проводить по техническим параметрам и размерам.

При выборе аналога проверяется не только рабочий объем, но и давление, расход, вал, фланец, порты, направление вращения и требования к дренажу.

Это снижает риск ситуации, когда агрегат формально «похож», но не подходит по реальным условиям работы.

Полезные статьи по теме

Итог

Для правильного подбора гидромотора недостаточно знать только марку или рабочий объем.

Необходимо одновременно проверить гидравлические и механические параметры: давление, расход, обороты, вал, фланец, расположение портов, направление вращения и дренаж.

Особенно тщательно нужно подбирать аналог. Два гидромотора одинакового рабочего объема могут иметь разные допустимые режимы, размеры вала, монтажное исполнение и требования к подключению.

Если есть полная маркировка оригинального агрегата, подбор значительно упрощается. При отсутствии шильдика необходимо собрать как можно больше технических данных и размеров.

Такой подход позволяет сохранить скорость, момент и ресурс гидропривода и избежать переделки системы уже после установки нового гидромотора.
