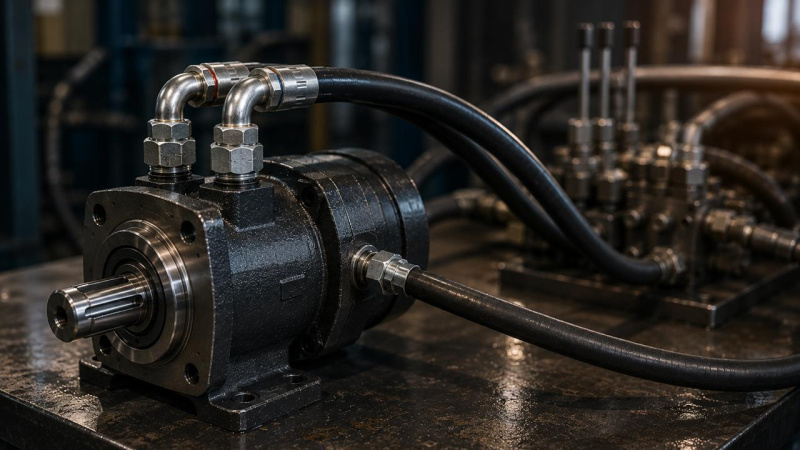

Как подключить гидромотор к гидросистеме

В базовой гидросистеме поток рабочей жидкости от насоса через распределитель направляется к одному из рабочих портов гидромотора. Из второго рабочего порта жидкость возвращается через распределитель в сливную линию и далее в бак. Для изменения направления вращения распределитель меняет направление потока между рабочими линиями.

Если конструкцией гидромотора предусмотрен отдельный корпусной дренаж, его подключают отдельной линией в соответствии с требованиями производителя.

На практике этого описания недостаточно, чтобы взять любой гидромотор и подключить его «по аналогии». Схема зависит от конструкции мотора, допустимого давления в корпусе, способа управления, направления вращения, нагрузки и других элементов гидросистемы.

Ошибка в подключении способна привести не только к неправильному вращению, но и к повреждению уплотнений или самого агрегата.

Краткий ответ

Для правильного подключения гидромотора необходимо определить:

1. назначение всех портов по документации производителя;

2. рабочие линии гидромотора;

3. требуемое направление вращения;

4. наличие и назначение дренажного порта;

5. допустимое давление в корпусе и сливной линии;

6. необходимый расход и рабочее давление;

7. схему распределителя;

8. необходимость предохранительной, тормозной и другой клапанной аппаратуры.

Нельзя определять назначение портов только по их расположению или размеру. У разных серий и исполнений схема подключения отличается.

Какие линии используются при подключении гидромотора

В зависимости от конструкции агрегат может иметь несколько гидравлических портов.

Рабочие порты

Через основные рабочие порты жидкость поступает в гидромотор и выходит из него.

Они могут обозначаться, например:

У реверсивного гидромотора назначение двух рабочих линий меняется в зависимости от направления потока.

Подача жидкости в один рабочий порт обеспечивает вращение в одну сторону, изменение направления потока — в противоположную.

Но возможность работы в обоих направлениях должна быть предусмотрена конструкцией конкретного гидромотора.

Что такое дренаж гидромотора

Внутри гидромотора существуют рабочие зазоры. Через них часть рабочей жидкости неизбежно попадает во внутреннюю полость корпуса.

Эту жидкость необходимо отводить.

Для многих конструкций предусмотрен отдельный корпусной дренаж — линия, через которую внутренние утечки отводятся из корпуса.

Она выполняет важную функцию: помогает не допускать превышения допустимого давления внутри корпуса и обеспечивает отвод утечек в соответствии с конструкцией агрегата.

Для некоторых типов гидромоторов отдельный внешний дренаж может не требоваться либо схема его подключения отличается. Поэтому ориентироваться нужно на документацию конкретной модели.

Дренаж и обычный слив — не одно и то же

Это одна из важных вещей при подключении.

Рабочая обратная линия от гидромотора может переносить основной поток и иметь переменное давление в зависимости от режима системы.

Корпусной дренаж отводит внутренние утечки из корпуса агрегата.

Поэтому нельзя автоматически объединять эти линии только потому, что обе в конечном итоге связаны с баком.

Если производитель требует отдельный дренаж с ограниченным противодавлением, это требование необходимо соблюдать.

Куда подключать дренаж гидромотора

Универсального ответа для всех гидромоторов нет.

Если предусмотрен отдельный корпусной дренаж, производитель обычно задает требования к:

Обычно стремятся обеспечить свободный отвод утечек в бак с минимальным противодавлением, однако конкретное исполнение необходимо сверять с технической документацией.

Особенно важно учитывать давление, которое может возникать в общей обратной магистрали.

Подключение корпусного дренажа к линии с недопустимо высоким противодавлением способно повысить давление внутри корпуса гидромотора.

Почему высокое давление в дренажной линии опасно

У каждого гидромотора существуют ограничения по допустимому давлению корпуса.

Если дренаж создает чрезмерное сопротивление, давление внутри корпуса повышается.

Возможные последствия:

Поэтому при повторяющихся течах через уплотнение нового или исправного гидромотора стоит проверять не только само уплотнение, но и условия в дренажной линии.

Простая замена уплотнения не устранит причину, если давление корпуса остается выше допустимого.

Как подключить гидромотор к распределителю

В типовой реверсивной схеме два рабочих порта гидромотора соединяются с рабочими линиями соответствующей секции гидрораспределителя.

При переключении распределителя поток направляется:

Таким образом меняется направление вращения вала.

Но при выборе распределителя необходимо учитывать не только количество портов.

Важны:

Неправильно выбранная схема золотника может изменить поведение гидромотора при переводе распределителя в нейтраль.

Что происходит с гидромотором в нейтральном положении

Этот вопрос необходимо определить еще при проектировании подключения.

В зависимости от схемы распределителя рабочие линии гидромотора в нейтральном положении могут:

Для вращающегося механизма это принципиально важно.

Если нагрузка обладает значительной инерцией, резкое перекрытие потока может привести к скачкам давления. Если механизм должен удерживать нагрузку, свободное соединение линий со сливом может быть недопустимо.

Поэтому схему распределителя выбирают с учетом того, что должен делать механизм после снятия управляющего сигнала.

Нужен ли гидромотору предохранительный клапан

Защита от превышения допустимого давления должна быть предусмотрена гидравлической схемой.

Но одного общего предохранительного клапана гидростанции не всегда достаточно для защиты конкретного контура от динамических нагрузок.

При резкой остановке вращающейся массы или воздействии внешней нагрузки на вал гидромотор может сам оказаться источником потока. В контуре способны возникать скачки давления.

В зависимости от схемы применяются различные решения, в том числе клапанная аппаратура для ограничения давления непосредственно в контуре мотора.

Конкретное решение зависит от характера нагрузки и конструкции системы.

Когда необходим тормозной клапан

Если гидромотор приводит механизм, который способен двигаться под действием внешней нагрузки, простой подачи масла через распределитель может быть недостаточно для контролируемого движения.

Подобные условия встречаются, например, в:

Для управления такой нагрузкой могут применяться тормозные или уравновешивающие клапаны соответствующей конструкции.

Их задача — обеспечить контролируемое движение и не допустить неконтролируемого ускорения механизма.

Подбирать такую аппаратуру необходимо по конкретной схеме, нагрузке, давлению и расходу.

Почему нельзя подключать новый гидромотор только по старым шлангам

При замене агрегата иногда используют простой принцип: снять старый мотор и подключить новый к тем же рукавам.

Если установлен абсолютно идентичный гидромотор того же исполнения, это может быть предусмотренным способом замены.

При установке аналога необходимо сначала проверить техническую документацию.

Даже внешне похожие агрегаты могут различаться по:

Поэтому совпадение резьбы и расположения двух крупных портов еще не подтверждает взаимозаменяемость.

Как определить направление вращения гидромотора

Направление вращения определяется конструкцией агрегата и направлением потока между рабочими портами.

При этом смотреть на вал необходимо с той стороны, которая указана производителем при обозначении направления вращения.

Это важно: формулировка «вращение по часовой стрелке» без указания стороны наблюдения может привести к ошибке.

Перед подключением нужно проверить в документации:

Что будет, если перепутать рабочие линии

Для реверсивного гидромотора изменение направления потока обычно приводит к изменению направления вращения.

Но делать вывод «A и B всегда можно просто поменять местами» нельзя.

В конкретной конструкции могут существовать:

Поэтому последствия неправильного подключения зависят от исполнения гидромотора и всей гидравлической схемы.

Какой расход нужен гидромотору

Расход напрямую связан с частотой вращения гидромотора.

Если система подает меньше жидкости, чем требуется для заданного режима, вал будет вращаться медленнее.

Если расход превышает допустимый для конкретной модели, гидромотор может работать с частотой вращения выше разрешенной, что создает риск ускоренного износа или повреждения.

Поэтому при подключении аналога нельзя ориентироваться только на давление.

Необходимо проверить как минимум:

Давление и крутящий момент гидромотора

Для гидромотора расход и давление выполняют разные функции.

Упрощенно:

Поэтому ситуация «гидромотор вращается, но не тянет под нагрузкой» не обязательно означает недостаточный расход.

В этом случае необходимо проверить давление, нагрузку, внутренние утечки и состояние самого агрегата.

Типичная ошибка №1. Заглушить дренажный порт

Если порт действительно является обязательным корпусным дренажом, заглушать его нельзя.

Внутренние утечки должны иметь предусмотренный конструкцией путь отвода.

Блокирование дренажа способно привести к росту давления внутри корпуса и повреждению уплотнений.

Перед запуском обязательно выясните назначение каждого дополнительного порта.

Типичная ошибка №2. Подключить дренаж куда удобнее

Дренаж иногда подключают к ближайшей обратной магистрали без проверки давления в ней.

Если противодавление превышает допустимое для корпуса гидромотора, появляются проблемы, которые ошибочно принимают за дефект агрегата.

Поэтому важна не только точка, куда физически подключен рукав, но и какое давление фактически возникает в этой линии во всех рабочих режимах.

Типичная ошибка №3. Подобрать слишком маленький диаметр линии

Недостаточное сечение трубопровода увеличивает гидравлическое сопротивление.

Для рабочих линий это означает дополнительные потери давления.

Для дренажной линии повышенное сопротивление может привести к росту давления корпуса.

Диаметр трубопровода подбирают по требуемому расходу, допустимой скорости потока, длине линии, свойствам рабочей жидкости и требованиям производителя оборудования.

Типичная ошибка №4. Не проверить распределитель

Гидромотор подобран правильно, но установленная секция распределителя не обеспечивает требуемый расход или имеет неподходящую схему нейтрали.

В результате мотор может:

Гидромотор и распределитель необходимо рассматривать как элементы одной системы.

Типичная ошибка №5. Не учесть инерцию нагрузки

После перекрытия подачи тяжелый вращающийся механизм не может мгновенно остановиться.

Инерция продолжает вращать гидромотор, и характер потоков в контуре меняется. При неправильно спроектированной схеме это способно вызвать скачки давления и другие нежелательные режимы.

Поэтому для приводов с большой инерцией необходимо заранее предусматривать способ замедления и защиты контура.

Типичная ошибка №6. Запустить гидромотор без правильной подготовки

После монтажа в корпусе и линиях может находиться воздух, а внутренние поверхности агрегата — не иметь необходимого заполнения рабочей жидкостью.

Для ряда гидромоторов производитель предусматривает определенную процедуру первоначального заполнения, удаления воздуха и запуска.

Игнорирование этих требований особенно опасно для агрегатов, внутренние детали которых рассчитывают на смазку рабочей жидкостью с первых оборотов.

Перед первым запуском необходимо соблюдать инструкцию производителя конкретной модели.

Типичная ошибка №7. Не промыть систему после разрушения старого гидромотора

Если предыдущий агрегат вышел из строя с разрушением внутренних деталей, продукты износа могли попасть в:

Установка нового гидромотора в загрязненную систему создает риск его быстрого повреждения.

Поэтому перед заменой важно определить характер неисправности старого агрегата и оценить степень загрязнения системы.

Одной замены гидромотора может быть недостаточно.

Что проверить перед подключением гидромотора

Перед монтажом желательно собрать технические данные по агрегату и системе.

Пошаговый порядок подключения гидромотора

Шаг 1. Идентифицировать гидромотор

Найдите полную маркировку на шильдике и техническую документацию именно на это исполнение.

Не ограничивайтесь названием серии.

Внутри одной серии могут существовать разные варианты.

Шаг 2. Определить назначение портов

По схеме производителя определите:

Неиспользуемые порты также закрывают или подключают только в соответствии с документацией.

Шаг 3. Проверить параметры системы

Сопоставьте с характеристиками гидромотора:

Шаг 4. Проверить распределитель и клапанную аппаратуру

Необходимо убедиться, что схема обеспечивает нужное направление вращения, управление нагрузкой и безопасное поведение при переключениях.

Шаг 5. Подключить рабочие линии

Подключение выполняют в соответствии со схемой требуемого направления вращения.

После монтажа проверяют правильность и надежность соединений.

Шаг 6. Подключить корпусной дренаж

Если он предусмотрен конструкцией, необходимо обеспечить условия отвода утечек, заданные производителем.

Особое внимание уделяют допустимому противодавлению.

Шаг 7. Подготовить систему к запуску

Выполняют предусмотренные производителем операции:

Шаг 8. Первый запуск выполнить в контролируемом режиме

После запуска контролируют:

Если параметры отличаются от ожидаемых, оборудование останавливают и проверяют схему подключения.

Что проверить после первого запуска

Правильный монтаж не заканчивается в момент подключения рукавов.

После запуска необходимо убедиться, что гидромотор нормально работает во всех предусмотренных режимах.

Проверьте:

Особенно важно проверить работу под реальной нагрузкой, а не только кратковременное вращение без сопротивления.

Гидромотор подключен, но не вращается: что проверить

Если после подключения вал не вращается, не стоит сразу разбирать новый агрегат.

Проверьте:

1. поступает ли поток к рабочему порту;

2. переключается ли распределитель;

3. есть ли давление;

4. правильно ли подключены рабочие линии;

5. не заблокирован ли вал внешним механизмом;

6. правильно ли работает тормозная аппаратура;

7. не допущена ли ошибка в управляющей схеме.

Если насос создает давление, но гидромотор не вращается, высокое давление само по себе еще не доказывает исправность всей схемы.

Гидромотор вращается слишком медленно

Если направление правильное, но оборотов недостаточно, проверяют:

При подборе аналога особенно важно проверить рабочий объем. Установка мотора большего рабочего объема при том же расходе изменит скорость вращения.

Гидромотор вращается, но не развивает момент

Если вал нормально вращается без нагрузки, но останавливается при появлении сопротивления, необходимо проверить:

Такая проблема относится уже не столько к самому подключению, сколько к рабочим параметрам гидропривода.

Когда после подключения оборудование лучше сразу остановить

Не продолжайте испытание, если появились:

Продолжение работы при неправильном подключении может превратить ошибку монтажа в повреждение нового агрегата.

Чек-лист подключения гидромотора

☐ Проверить полную маркировку гидромотора.

☐ Найти схему подключения конкретного исполнения.

☐ Определить назначение всех портов.

☐ Проверить рабочий объем.

☐ Проверить допустимый расход.

☐ Проверить рабочее и пиковое давление.

☐ Определить необходимое направление вращения.

☐ Проверить, допускается ли реверсивная работа.

☐ Проверить схему гидрораспределителя.

☐ Определить поведение системы в нейтральном положении.

☐ Проверить необходимость дополнительной клапанной аппаратуры.

☐ Правильно подключить корпусной дренаж, если он предусмотрен.

☐ Проверить допустимое давление в дренажной линии.

☐ Проверить чистоту системы перед установкой.

☐ Выполнить процедуру первоначального запуска производителя.

☐ После запуска проверить давление, направление вращения, шум, температуру и отсутствие утечек.

Подбор гидромотора для замены

Если старый гидромотор вышел из строя или оригинальный агрегат больше недоступен, специалисты Harlex помогут подобрать необходимую модель или совместимый аналог.

Для первичного подбора желательно предоставить:

Если маркировка отсутствует, могут потребоваться дополнительные параметры:

При замене важно проверить не только механическое присоединение. Аналог должен соответствовать гидравлическим параметрам и схеме конкретного оборудования.

Полезные статьи по теме

При работе с гидромотором также могут быть полезны:

Итог

Правильное подключение гидромотора — это не просто соединение двух рабочих портов с гидрораспределителем.

Перед монтажом необходимо определить назначение всех портов, проверить направление вращения, рабочий расход и давление, схему распределителя, характер нагрузки и требования к корпусному дренажу.

Особое внимание необходимо уделять дренажной линии. Если конструкцией предусмотрен отдельный отвод внутренних утечек, неправильное подключение или чрезмерное противодавление способны привести к повышению давления в корпусе, течи через уплотнения и повреждению агрегата.

При замене гидромотора на аналог схему подключения необходимо проверять заново. Совпадение габаритов, резьбы и расположения рабочих портов еще не гарантирует полной взаимозаменяемости.

Первый запуск после монтажа лучше выполнять в контролируемом режиме с проверкой направления вращения, давления, температуры, шума и утечек. Это позволяет обнаружить ошибку подключения до того, как она приведет к повреждению нового гидромотора.
