Почему исправная на холодную гидравлика начинает плохо работать после прогрева

Оборудование запускается после стоянки и первые 20–40 минут работает нормально. Гидроцилиндры двигаются с привычной скоростью, гидромоторы развивают необходимый момент, давление соответствует рабочему режиму.

По мере прогрева ситуация меняется.

Механизмы становятся медленнее, под нагрузкой начинает не хватать усилия, давление снижается или становится нестабильным. После остановки и полного остывания оборудования работоспособность частично или полностью восстанавливается.

Такой сценарий дает важную информацию для диагностики.

По мере нагрева гидравлического масла его вязкость уменьшается. В исправной системе это предусмотрено конструкцией и не должно приводить к резкой потере работоспособности. Если же насос, распределитель, гидромотор или гидроцилиндр имеют увеличенные внутренние зазоры, снижение вязкости делает внутренние утечки заметнее.

Поэтому выраженная зависимость неисправности от температуры часто помогает обнаружить изношенный компонент.

Но списывать все на гидронасос нельзя: похожие симптомы могут возникать и по другим причинам.

Краткий ответ

Если гидравлика нормально работает на холодную, но ухудшается после прогрева, необходимо проверить:

1. фактическую температуру рабочей жидкости;

2. соответствие вязкости масла требованиям оборудования;

3. давление на холодной и прогретой системе;

4. производительность гидронасоса под рабочим давлением;

5. внутренние утечки насоса;

6. гидрораспределители и клапаны;

7. гидроцилиндры и гидромоторы;

8. систему охлаждения и причины избыточного нагрева.

Особенно полезно сравнивать параметры системы в двух состояниях — сразу после запуска и в момент появления неисправности.

Что меняется в гидросистеме при нагреве масла

Гидравлическая жидкость меняет вязкость в зависимости от температуры.

На холодном масле вязкость выше. При прогреве жидкость становится менее вязкой.

Для исправной гидросистемы это нормальный процесс. Производитель подбирает насосы, клапаны, зазоры и рабочую жидкость таким образом, чтобы оборудование сохраняло работоспособность в предусмотренном температурном диапазоне.

Проблемы начинаются, когда фактические зазоры между деталями становятся больше расчетных.

Маслу становится легче проходить через эти зазоры, поэтому растут внутренние утечки.

Часть подачи насоса перестает выполнять полезную работу и уходит через внутренние перетечки.

Причина №1. Изношен гидронасос

Одна из наиболее распространенных причин выраженного ухудшения работы после прогрева — увеличение внутренних утечек в насосе.

По мере износа рабочих поверхностей увеличиваются зазоры.

На холодном, более вязком масле насос еще может обеспечивать приемлемую производительность. После прогрева внутренние перетечки увеличиваются, и фактическая подача снижается.

Оператор может заметить:

•  уменьшение скорости гидроцилиндров;
•  снижение мощности под нагрузкой;
•  падение производительности;
•  повышенный нагрев насоса;
•  изменение показаний давления.

Однако заключение о неисправности насоса желательно подтверждать измерениями.

Проверка расхода при рабочем давлении обычно информативнее, чем одно измерение давления.

Причина №2. Масло имеет неподходящую вязкость

Проблема не обязательно связана с механическим износом.

Если залита рабочая жидкость, которая не соответствует требованиям оборудования или условиям эксплуатации, после прогрева ее вязкость может оказаться недостаточной для нормальной работы конкретной гидросистемы.

Это может привести к увеличению внутренних утечек и ухудшению смазывания.

Особенно стоит проверить масло, если неисправность появилась:

•  после его замены;
•  после перехода на другой продукт;
•  после сезонного обслуживания;
•  после доливки неизвестной жидкости.

При этом решение «залить масло погуще» без проверки требований производителя также неверно. Избыточная вязкость создает другие проблемы, особенно при холодном запуске.

Причина №3. Гидросистема действительно перегревается

Необходимо различать два сценария.

Первый: система достигает нормальной рабочей температуры, и после этого проявляется скрытый износ.

Второй: температура сама превышает нормальный для оборудования диапазон.

Во втором случае необходимо искать источник перегрева.

Причиной могут быть:

•  длительный сброс через предохранительный клапан;
•  повышенные гидравлические потери;
•  загрязненный теплообменник;
•  недостаточный теплоотвод;
•  внутренние утечки;
•  неправильные настройки;
•  работа оборудования в чрезмерно тяжелом режиме.

Если просто заменить насос, не устранив источник чрезмерного тепловыделения, проблема может сохраниться.

Причина №4. Внутренние утечки в гидрораспределителе

Гидрораспределитель также содержит рабочие пары с небольшими зазорами.

По мере износа золотника и корпуса внутренние утечки могут увеличиваться.

На холодной жидкости их влияние иногда остается практически незаметным. После прогрева часть потока начинает интенсивнее уходить между каналами или на слив.

Характерный признак — проблема проявляется не во всей системе, а у определенной функции.

Например, один гидроцилиндр после прогрева заметно теряет скорость или усилие, тогда как другие механизмы продолжают работать нормально.

В таком случае диагностировать только насос нецелесообразно.

Причина №5. Изношены уплотнения гидроцилиндра

Наружных подтеков может не быть вообще.

Если изношено поршневое уплотнение, масло перетекает между полостями цилиндра.

При увеличении температуры и снижении вязкости рабочей жидкости внутренние перетечки могут становиться заметнее.

Возможные симптомы:

•  цилиндр хуже поднимает нагрузку после прогрева;
•  шток начинает двигаться медленнее;
•  цилиндр хуже удерживает положение;
•  под нагрузкой механизм постепенно проседает.

Если проблема относится только к одному цилиндру, его необходимо рассматривать отдельно от общей гидросистемы.

Причина №6. Изношен гидромотор

Для гидромотора действует похожая логика.

Износ рабочих пар увеличивает внутренние утечки.

После прогрева могут появляться:

•  снижение оборотов;
•  уменьшение крутящего момента;
•  остановка под нагрузкой;
•  повышенный нагрев;
•  увеличение дренажного расхода.

Если конструкцией предусмотрен корпусной дренаж, его измерение может дать полезную информацию о состоянии агрегата. Полученные значения необходимо сравнивать с требованиями производителя конкретной модели.

Причина №7. Клапан начинает работать некорректно после нагрева

Температура влияет не только на масло, но и на компоненты гидроаппаратуры.

При наличии износа, загрязнений или повреждений изменение температуры может влиять на работу:

•  предохранительных клапанов;
•  редукционных клапанов;
•  регуляторов расхода;
•  пропорциональной аппаратуры;
•  управляющих золотников.

Например, если предохранительный клапан начинает перепускать поток при давлении ниже требуемого, оборудование будет терять усилие под нагрузкой.

Поэтому при падении давления после прогрева проверять стоит не только насос.

Причина №8. Проблема находится в регулируемом насосе или системе управления

На технике и промышленном оборудовании с регулируемыми насосами производительность зависит от работы регулятора.

В зависимости от схемы используются:

•  регуляторы давления;
•  регуляторы мощности;
•  load-sensing управление;
•  электропропорциональное управление;
•  другие системы регулирования.

Если управляющий контур работает некорректно, после прогрева насос может не выходить на необходимый рабочий объем.

В таком случае механическая часть насоса может быть исправна.

Для диагностики необходимо использовать гидравлическую схему и параметры производителя конкретного оборудования.

Как по симптомам понять, где искать проблему

Один из наиболее полезных принципов диагностики — определить масштаб неисправности.

После прогрева плохо работает вся гидравлика

В первую очередь проверяют общие элементы:

•  температуру масла;
•  гидронасос;
•  основной предохранительный клапан;
•  привод насоса;
•  систему управления насосом;
•  общую сливную линию.

После прогрева плохо работает только один цилиндр

Проверяют:

•  соответствующую секцию распределителя;
•  клапаны этого контура;
•  сам гидроцилиндр;
•  трубопроводы.

После прогрева плохо работает только гидромотор

Проверяют:

•  давление на его входе;
•  расход;
•  дренаж;
•  клапанную аппаратуру контура;
•  состояние самого гидромотора.

Такой подход позволяет значительно быстрее локализовать неисправность.

Почему давление на холодную ничего не доказывает

Допустим, утром механик подключает манометр.

Оборудование запускается, давление соответствует требуемому значению. Делается вывод, что гидравлика исправна.

Через час проблема появляется снова.

Измерение было выполнено не в том состоянии, в котором возникает неисправность.

Если проблема зависит от температуры, диагностические параметры необходимо снимать в момент ее проявления.

Полезно сравнить:

Такая сравнительная диагностика значительно информативнее проверки оборудования в одном режиме.

Типичная ошибка: сразу менять гидронасос

Симптом «на холодную работает, на горячую перестает» действительно часто связывают с изношенным насосом.

Такой вывод может оказаться правильным, но он требует подтверждения.

Точно такую же зависимость от температуры способны создавать внутренние утечки в:

•  распределителе;
•  гидроцилиндре;
•  гидромоторе;
•  клапанной аппаратуре.

Поэтому перед заменой дорогостоящего агрегата нужно определить, где именно теряется полезный поток.

Что часто делают неправильно

Еще один распространенный подход — попытаться скрыть симптомы заменой масла на более вязкое.

После этого оборудование действительно может начать работать лучше.

Но если причиной является износ насоса или распределителя, более вязкая жидкость лишь временно уменьшает внутренние перетечки. Изношенные поверхности от этого не восстанавливаются.

Кроме того, масло с неподходящей вязкостью может ухудшить холодный запуск, увеличить сопротивление на всасывании и создать неблагоприятные условия для насоса.

Поэтому вязкость выбирают по требованиям оборудования и температурному режиму, а не как способ компенсировать механический износ.

Как правильно провести диагностику

Шаг 1. Зафиксировать температуру появления проблемы

Не ограничивайтесь формулировкой «после прогрева».

Измерьте температуру рабочей жидкости в момент, когда гидравлика начинает работать хуже.

Это позволит понять, возникает неисправность при нормальной рабочей температуре или система действительно перегревается.

Шаг 2. Сравнить время рабочего цикла

Например, измерить время полного хода гидроцилиндра:

•  сразу после запуска;
•  после достижения рабочей температуры.

Заметное увеличение времени подтверждает снижение фактической производительности соответствующего контура.

Шаг 3. Измерить давление в обоих состояниях

Особенно важно измерение под рабочей нагрузкой.

Если после прогрева максимальное давление заметно снижается, необходимо определить, где происходит утечка или ограничение.

Шаг 4. Проверить расход

Если подозрение падает на насос, желательно проверить его производительность при рабочем давлении.

Именно здесь износ часто проявляется наиболее заметно.

Шаг 5. Локализовать внутренние утечки

Если насос обеспечивает необходимые параметры, проверку продолжают дальше по системе:

•  клапанный блок;
•  распределитель;
•  гидроцилиндр;
•  гидромотор.

Симптом → возможная причина → что проверить

Из практики: симптом один, причины разные

Рассмотрим две внешне одинаковые ситуации.

Ситуация первая. Экскаватор нормально работает после холодного запуска, а после прогрева становится медленнее сразу по всем функциям. Измерение показывает, что подача насоса при рабочем давлении заметно снижается.

Здесь есть основания детально диагностировать насос.

Ситуация вторая. После прогрева хуже работает только стрела, остальные функции сохраняют скорость и усилие.

В таком случае общий насос уже не является первым подозреваемым. Поиск логичнее начинать с секции распределителя, клапанной аппаратуры и цилиндров соответствующего контура.

Одинаковая жалоба оператора — «на горячую гидравлика слабая» — приводит к разным направлениям диагностики.

Когда эксплуатацию лучше прекратить

Диагностику не стоит откладывать, если после прогрева одновременно возникают:

•  резкое падение давления;
•  сильный шум насоса;
•  вибрация;
•  чрезмерная температура масла;
•  запах перегретой жидкости;
•  металлические частицы в фильтре;
•  резкое снижение скорости нескольких механизмов.

Продолжительная эксплуатация при выраженном износе может привести к дальнейшему разрушению компонента и распространению продуктов износа по гидросистеме.

Чек-лист: гидравлика плохо работает после прогрева

☐ Измерить температуру масла в момент появления проблемы.

☐ Уточнить, соответствует ли температура нормальному диапазону оборудования.

☐ Проверить используемую рабочую жидкость и ее вязкость.

☐ Определить, проблема во всей системе или только в одном контуре.

☐ Сравнить скорость рабочего цикла на холодную и после прогрева.

☐ Измерить давление под нагрузкой в обоих состояниях.

☐ Проверить фактическую производительность гидронасоса.

☐ Проверить внутренние утечки и дренаж насоса.

☐ Проверить предохранительные и регулирующие клапаны.

☐ Проверить гидрораспределитель.

☐ Исключить внутренние утечки гидроцилиндров.

☐ При проблемах с гидромотором проверить его дренаж и рабочие параметры.

☐ Если температура превышает норму — отдельно найти причину перегрева.

Подбор гидравлических компонентов

Если диагностика показала износ гидронасоса, гидромотора, клапана или другого компонента, специалисты Harlex помогут подобрать необходимое оборудование или совместимый аналог.

Для подбора желательно предоставить:

•  производителя компонента;
•  полную маркировку;
•  фотографию шильдика;
•  модель машины или промышленного оборудования;
•  фотографии установленного узла.

Для гидронасосов и гидромоторов при отсутствии точной маркировки могут дополнительно потребоваться рабочий объем, направление вращения, тип вала и фланца, расположение портов, давление и особенности системы управления.

Для клапанной аппаратуры важны схема, тип управления, давление, расход и исполнение.

Чем больше исходных параметров известно, тем надежнее можно проверить взаимозаменяемость.

Полезные статьи по теме

При диагностике также могут быть полезны:

•  Почему греется гидронасос: 8 причин повышенной температуры;
•  Как проверить гидронасос без демонтажа;
•  Почему гидравлика теряет мощность под нагрузкой;
•  Гидравлика медленно работает: причины снижения скорости;
•  Почему падает давление в гидросистеме;
•  Почему гидросистема перегревается;
•  Почему гидроцилиндр не держит нагрузку.

Итог

Если гидравлика хорошо работает после холодного запуска, но теряет скорость, давление или усилие после прогрева, температурная зависимость становится важной диагностической подсказкой.

Одна из возможных причин — увеличение внутренних утечек через изношенные рабочие пары после снижения вязкости масла. Источником при этом может быть не только гидронасос, но и распределитель, клапан, гидроцилиндр или гидромотор.

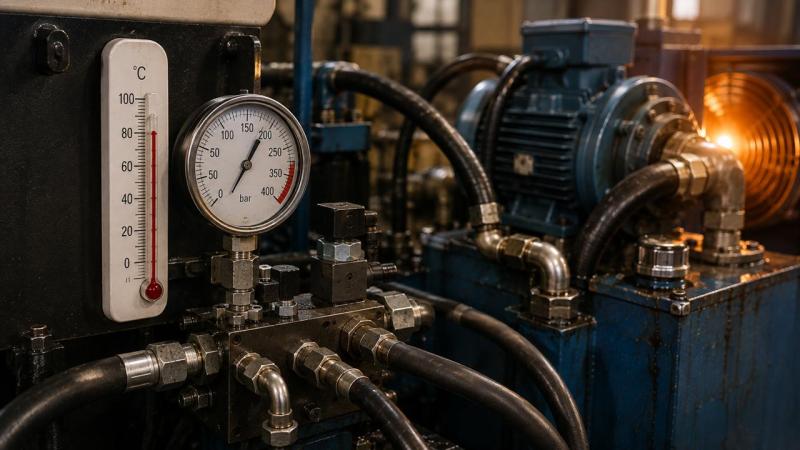

Поэтому наиболее информативный подход — сравнить работу системы в холодном и прогретом состоянии: измерить температуру, давление и расход, определить, затронута вся гидравлика или один контур, а затем последовательно локализовать место потерь.

Это позволяет отличить износ насоса от других неисправностей и не менять дорогостоящие компоненты только на основании того, что оборудование «перестает тянуть на горячую».
