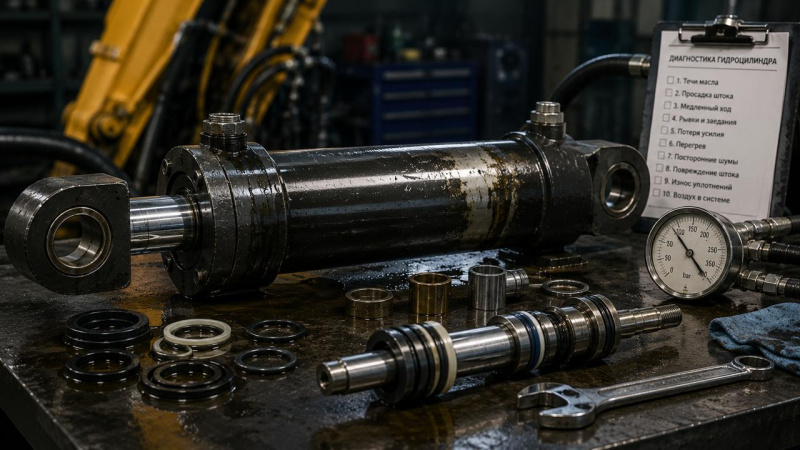

Неисправности гидроцилиндра: 10 признаков и способы диагностики

Гидроцилиндр может долго работать с постепенно развивающейся неисправностью. Сначала увеличивается время рабочего хода, появляется небольшая течь по штоку или механизм начинает хуже удерживать нагрузку. Позже проблема становится очевидной: цилиндр перестает развивать требуемое усилие, работает рывками или вообще не выполняет рабочий ход.

При этом сам гидроцилиндр далеко не всегда является причиной.

Похожие симптомы могут возникать из-за:

Поэтому правильная диагностика начинается не с демонтажа цилиндра, а с определения характера неисправности и проверки параметров его контура.

Краткий ответ

На неисправность гидроцилиндра могут указывать:

1. наружная течь по штоку;

2. подтекание в других соединениях корпуса;

3. самопроизвольная просадка под нагрузкой;

4. потеря усилия;

5. медленное движение;

6. рывки при ходе;

7. невозможность выполнить полный ход;

8. заклинивание или перекос штока;

9. повреждение поверхности штока;

10. повышенный локальный нагрев или нестабильная работа.

Но один симптом не позволяет точно определить неисправный узел. Для диагностики необходимо проверить давление, расход, распределитель и внутренние утечки, а затем локализовать проблему.

Признак №1. Гидроцилиндр течет по штоку

Один из самых очевидных признаков неисправности — появление масла на выходе штока из передней крышки цилиндра.

Небольшая масляная пленка на поверхности штока еще не всегда означает неисправность: в некоторых конструкциях тонкий слой рабочей жидкости необходим для смазывания уплотнений.

Проблемой является заметное накопление масла, капли или регулярная течь.

Возможные причины:

Если просто заменить уплотнение, не проверив поверхность штока и геометрию механизма, течь может быстро появиться снова.

Признак №2. Масло появляется в районе крышек или соединений

Наружная утечка может возникать не только по штоку.

Проверить необходимо:

Особенно важно определить, действительно ли течет гидроцилиндр.

Иногда масло поступает из поврежденного рукава или фитинга выше по механизму и стекает по корпусу цилиндра. Визуально создается впечатление течи из самого цилиндра.

Перед ремонтом место утечки необходимо очистить и повторно проверить систему под рабочим давлением с соблюдением требований безопасности.

Признак №3. Гидроцилиндр не держит нагрузку

Механизм поднимается в нужное положение, после остановки начинает медленно опускаться.

Такое поведение часто связывают с неисправностью поршневых уплотнений, но причина может находиться и вне цилиндра.

Возможные источники:

Поэтому самопроизвольное движение штока еще не доказывает, что цилиндр нужно разбирать.

Сначала необходимо определить, через какой элемент уходит рабочая жидкость.

Признак №4. Гидроцилиндр потерял усилие

Если цилиндр движется без нагрузки, но перестает нормально работать при ее увеличении, необходимо проверить весь силовой контур.

Причиной могут быть:

Одна из типичных ошибок — сразу разбирать цилиндр.

Если давление в его рабочей полости не достигает требуемого значения, даже полностью исправный цилиндр не сможет развить расчетное усилие.

Признак №5. Гидроцилиндр стал двигаться медленно

Скорость движения штока в первую очередь связана с расходом рабочей жидкости, поступающей в соответствующую полость.

Если цилиндр стал работать медленнее, возможны:

Важный вопрос:

медленно работает только этот цилиндр или вся гидросистема?

Если скорость снизилась сразу у всех исполнительных механизмов, искать причину только в одном гидроцилиндре нелогично.

Признак №6. Гидроцилиндр работает рывками

Неравномерное движение штока может возникать по разным причинам.

Возможные источники:

Если вместе с рывками слышен необычный шум насоса или в баке появляется пена, необходимо проверить наличие воздуха и состояние всасывающей линии.

Если шток движется с сопротивлением в определенной части хода, больше внимания уделяют механической части цилиндра и геометрии установки.

Признак №7. Гидроцилиндр не выполняет полный ход

Шток начинает движение, но останавливается до достижения конечного положения.

Причина может быть как гидравлической, так и механической.

Проверяют:

Если проблема появилась сразу после ремонта или замены цилиндра, необходимо дополнительно проверить соответствие хода и установочных размеров.

Признак №8. Шток заклинивает или движется с перекосом

Это уже серьезный признак механической проблемы.

Возможные причины:

Гидроцилиндр рассчитан прежде всего на передачу осевого усилия.

Если механизм создает значительную боковую нагрузку, это ускоряет износ направляющих, штока и уплотнений.

Особенно важно проверить геометрию, если уплотнения одного и того же цилиндра приходится менять регулярно.

Признак №9. На штоке появились царапины, коррозия или задиры

Состояние штока напрямую влияет на ресурс штоковых уплотнений.

Поврежденная поверхность при каждом рабочем ходе проходит через уплотнение и грязесъемник.

Это может привести к:

Основные причины повреждений:

Глубокие повреждения штока нельзя надежно компенсировать только установкой нового комплекта уплотнений.

Признак №10. Цилиндр сильно нагревается или его работа меняется после прогрева

Сам цилиндр не является основным источником тепла в большинстве гидросистем, поэтому выраженный локальный нагрев требует внимания.

Он может быть связан с:

Также полезно сравнить работу холодной и прогретой системы.

Если после прогрева цилиндр начинает хуже удерживать нагрузку или теряет усилие, влияние внутренних утечек может увеличиваться из-за снижения вязкости рабочей жидкости.

Наружная и внутренняя утечка: в чем разница

Это важное различие при диагностике.

Наружная утечка

Масло выходит за пределы гидросистемы.

Например:

Такую неисправность обычно можно обнаружить визуально.

Внутренняя утечка

Жидкость остается внутри гидросистемы, но перетекает туда, куда не должна.

Для гидроцилиндра типичный пример — перетечка через изношенные поршневые уплотнения из одной полости в другую.

Наружных следов масла при этом может вообще не быть.

Поэтому цилиндр внешне выглядит исправным, но:

Как проверить внутреннюю утечку гидроцилиндра

Метод проверки зависит от схемы оборудования и типа цилиндра.

Общий принцип заключается в том, чтобы определить, способен ли цилиндр разделять давление между своими рабочими полостями так, как предусмотрено конструкцией.

При диагностике могут использовать:

Но опасно применять универсальные схемы вроде «открутить шланг и посмотреть, идет ли масло» без учета конкретной системы.

Рабочая жидкость под высоким давлением представляет серьезную опасность. Проверку необходимо проводить по безопасной процедуре с предварительным сбросом давления и учетом конструкции оборудования.

Гидроцилиндр проседает: всегда ли виноваты уплотнения

Нет.

Это один из наиболее частых ошибочных выводов.

Допустим, цилиндр поднимает груз, после перевода распределителя в нейтраль груз начинает опускаться.

Рабочая жидкость может уходить:

В некоторых схемах определенное изменение положения может быть связано даже с конструктивными особенностями системы.

Поэтому перед ремонтом цилиндра нужно локализовать путь утечки.

Типичная ошибка: менять уплотнения при любой проблеме

Ремкомплект гидроцилиндра часто воспринимают как универсальное решение.

Цилиндр течет — меняем уплотнения.

Не держит — меняем уплотнения.

Работает медленно — снова меняем уплотнения.

Но уплотнения являются только одним из элементов агрегата.

Если причиной является:

новый комплект уплотнений проблему не устранит или прослужит очень недолго.

Почему гидроцилиндры начинают ломаться раньше срока

Ресурс цилиндра зависит не только от качества самого изделия.

На него сильно влияют условия эксплуатации.

Загрязненная рабочая жидкость

Твердые частицы повреждают уплотнения и рабочие поверхности.

Боковая нагрузка

Увеличивает износ штока, направляющих и уплотнений.

Превышение давления

Создает повышенную нагрузку на корпус, уплотнения и места соединений.

Удары в крайних положениях

Если механизм регулярно работает с жесткими ударами в конце хода, ресурс деталей снижается.

Повреждение открытого штока

На спецтехнике шток может подвергаться воздействию грязи, влаги, ударов и абразивных частиц.

Ошибки ремонта

Неправильный монтаж уплотнений, загрязнение при сборке, повреждение рабочих поверхностей и несоблюдение размеров также сокращают срок службы.

Что проверить до демонтажа гидроцилиндра

Перед снятием цилиндра стоит определить, есть ли достаточные основания считать его неисправным.

1. Осмотрите цилиндр

Проверьте:

2. Проверьте рабочую жидкость

Обратите внимание на:

3. Уточните характер неисправности

Важно выяснить:

4. Проверьте давление

Если цилиндру не хватает усилия, необходимо убедиться, что в его рабочей полости действительно создается требуемое давление.

5. Сравните с другими функциями

Если вся гидравлика работает медленно или слабо, вероятнее искать общую неисправность системы.

Симптом → возможная причина → что проверить

Как отличить неисправность цилиндра от проблемы гидронасоса

Это особенно важно, чтобы не менять исправные компоненты.

Если проблема в гидронасосе

Часто страдают сразу несколько функций:

Если проблема локальная

Например, только один цилиндр:

тогда логичнее сначала проверять его контур.

Но это лишь направление поиска, а не окончательный диагноз.

Когда гидроцилиндр нужно снимать и разбирать

Демонтаж оправдан, когда диагностика указывает на внутреннюю или механическую неисправность самого агрегата.

Например:

Перед разборкой важно исключить давление в системе и соблюдать процедуру безопасного демонтажа для конкретного оборудования.

Что проверяют при разборке гидроцилиндра

Ремонт не должен сводиться только к замене резиновых элементов.

Обычно оценивают:

Если рабочая поверхность сильно повреждена, одного ремкомплекта может быть недостаточно.

Что часто проверяют зря

При локальной проблеме с цилиндром иногда начинают регулировать общий предохранительный клапан.

Если давление системы соответствует требованиям, повышение настройки не устранит:

Более того, произвольное повышение давления увеличивает нагрузку на всю гидросистему.

Настройки давления нельзя использовать как способ компенсировать механический износ.

Когда оборудование лучше остановить

Эксплуатацию лучше прекратить, если наблюдаются:

Особенно критичны неисправности цилиндров, которые удерживают поднятые элементы оборудования.

Нельзя рассчитывать на гидравлическое давление как на единственную безопасную фиксацию поднятого механизма при обслуживании. Необходимо использовать предусмотренные механические опоры и процедуры безопасности.

Чек-лист диагностики гидроцилиндра

☐ Осмотреть цилиндр на наружные утечки.

☐ Проверить поверхность штока.

☐ Проверить наличие коррозии и задиров.

☐ Оценить состояние креплений и шарниров.

☐ Проверить соосность установки.

☐ Определить, проблема только у одного цилиндра или всей системы.

☐ Проверить уровень и состояние рабочей жидкости.

☐ Проверить наличие воздуха в системе.

☐ Измерить давление под нагрузкой.

☐ Сравнить скорость выдвижения и втягивания.

☐ Проверить работу распределителя.

☐ Проверить клапаны соответствующего контура.

☐ Исключить внутренние утечки.

☐ Сравнить работу холодной и прогретой системы.

☐ Только после локализации неисправности принимать решение о демонтаже.

Подбор гидроцилиндра для замены

Если цилиндр поврежден и восстановление нецелесообразно, для подбора нового агрегата необходимо учитывать значительно больше параметров, чем только длину и диаметр корпуса.

Для первичного подбора желательно предоставить:

Если маркировки нет, потребуются:

Также важно учитывать характер нагрузки и условия установки.

Специалисты Harlex помогут подобрать гидравлический цилиндр или определить параметры, необходимые для поиска замены.

Полезные статьи по теме

При диагностике гидроцилиндров также могут быть полезны:

Итог

Неисправность гидроцилиндра может проявляться по-разному: от небольшой течи по штоку до потери усилия, рывков, просадки и полного заклинивания.

При этом одинаковые симптомы способны давать не только внутренние повреждения цилиндра, но и неисправности гидронасоса, распределителя, клапанов или других элементов контура.

Поэтому начинать диагностику лучше с определения масштаба проблемы: выяснить, страдает только один цилиндр или вся гидросистема, проверить давление и расход, оценить наружные и внутренние утечки и только после этого принимать решение о демонтаже.

Особое внимание необходимо уделять состоянию штока, направляющих и геометрии установки. Регулярная замена уплотнений не решит проблему, если причиной их износа является поврежденная поверхность штока, боковая нагрузка или перекос механизма.

Такой порядок проверки помогает отличить неисправность самого гидроцилиндра от проблем остальной гидросистемы и избежать ненужного ремонта исправного агрегата.
